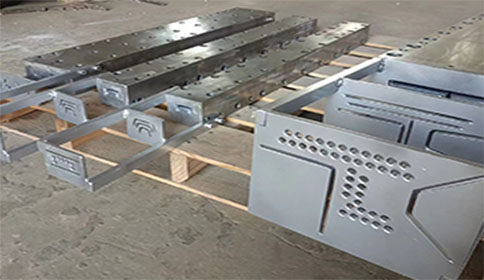

在玻璃鋼拉擠工藝中，拉擠模具溫度的精準控制是確保產(chǎn)品質(zhì)量和生產(chǎn)效率的關鍵因素之一。合適的模具溫度能夠顯著影響樹脂的固化反應速度、纖維與樹脂的浸漬效果以及最終產(chǎn)品的力學性能和外觀質(zhì)量。

首先，從樹脂的固化特性來看，不同類型的樹脂具有各自適宜的固化溫度范圍。一般而言，常見的不飽和聚酯樹脂在拉擠過程中，拉擠模具溫度通常需要控制在 120℃至 150℃之間。在這個溫度區(qū)間內(nèi)，樹脂能夠進行充分且適度的固化反應，形成穩(wěn)定的三維交聯(lián)結(jié)構(gòu)。如果溫度過低，樹脂固化不完全，會導致產(chǎn)品的強度不足、表面發(fā)粘，并且可能出現(xiàn)內(nèi)部孔隙等缺陷，嚴重影響產(chǎn)品的性能和使用壽命。反之，若溫度過高，樹脂固化速度過快，可能會引發(fā)暴聚現(xiàn)象，使產(chǎn)品產(chǎn)生熱應力集中，容易出現(xiàn)裂紋，同時也會縮短模具的使用壽命，增加生產(chǎn)成本。

對于纖維與樹脂的浸漬過程，拉擠模具溫度也起著重要作用。適當提高模具溫度有助于降低樹脂的粘度，使其能夠更好地浸潤纖維束，保證纖維與樹脂之間形成緊密、均勻的結(jié)合。當溫度適宜時，樹脂能夠充分滲透到纖維的每一個縫隙中，從而顯著提高產(chǎn)品的層間剪切強度和拉伸強度等力學性能。例如，在生產(chǎn)玻璃纖維增強的拉擠制品時，將模具溫度控制在合適范圍，能夠使纖維與樹脂的浸漬效果達到最佳狀態(tài)，生產(chǎn)出的產(chǎn)品具有更高的強度和穩(wěn)定性，能夠滿足諸如建筑結(jié)構(gòu)件、橋梁拉索等對力學性能要求較高的應用場景。

此外，模具溫度的均勻性也是不容忽視的方面。整個模具表面的溫度分布應盡可能均勻，避免出現(xiàn)局部過熱或過冷的區(qū)域。否則，產(chǎn)品在拉擠過程中會因受熱不均而產(chǎn)生內(nèi)部應力，導致變形、翹曲等問題，影響產(chǎn)品的尺寸精度和外觀質(zhì)量。為了實現(xiàn)模具溫度的均勻性，通常會采用加熱元件的合理布置、模具材料的優(yōu)化選擇以及熱傳導介質(zhì)的有效利用等措施。例如，在模具設計中，采用分區(qū)加熱的方式，并結(jié)合溫度傳感器的實時監(jiān)測和反饋控制系統(tǒng)，能夠?qū)δ＞吒鞑课坏臏囟冗M行精準調(diào)節(jié)，確保溫度均勻性在允許的誤差范圍內(nèi)。

總之，玻璃鋼拉擠模具溫度的要求是一個綜合性的技術參數(shù)，需要根據(jù)樹脂類型、纖維種類、產(chǎn)品結(jié)構(gòu)和性能要求等多種因素進行精細調(diào)整和嚴格控制。只有在合適且穩(wěn)定的模具溫度條件下，才能生產(chǎn)出高質(zhì)量、高性能的玻璃鋼拉擠產(chǎn)品，滿足不斷發(fā)展的市場需求，推動玻璃鋼拉擠工藝在各個領域的廣泛應用和持續(xù)發(fā)展。
